Conception scientifique des mélanges de briques de béton : un cheminement technique des matières premières au mélange homogène
Le qualité des briques de béton Le principe fondamental de la fabrication de briques repose sur la formulation du béton, dont l'essence même réside dans l'équilibre entre résistance, durabilité et économie. Pour la production de briques à partir de béton sec durci, la formulation du béton ne se limite pas à l'application d'une formule, mais constitue un processus d'optimisation dynamique prenant en compte les caractéristiques des matières premières et les paramètres de fabrication.

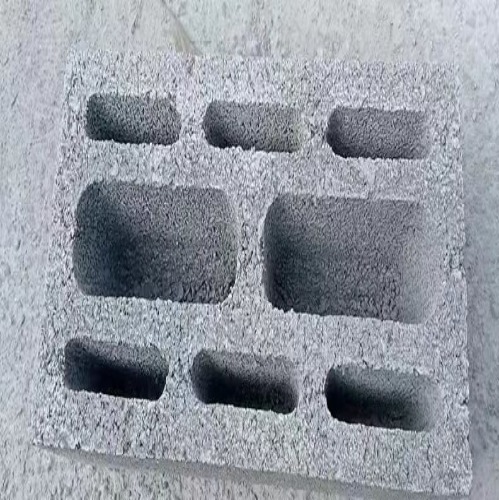

I. Rôle et logique de sélection des matières premières
La première étape de la formulation d'un mélange consiste à définir le rôle de chaque matériau. Le ciment P・O 42,5, liant de base, détermine la résistance finale des briques en fonction de sa classe de résistance. Un dosage trop faible entraîne une résistance insuffisante, tandis qu'un dosage trop élevé augmente le coût et le risque de dégagement de chaleur d'hydratation. Le sable moyen comble les interstices entre les granulats grossiers. Son module de finesse doit être compris entre 2,3 et 3,0, et sa teneur en terre ne doit pas dépasser 3 %, sous peine d'affecter l'adhérence entre le ciment et les granulats. Le gravier concassé de 5 à 10 mm forme la structure porteuse ; la teneur en particules aciculaires et lamellaires doit être maîtrisée pour garantir le compactage.cendres volantes ou poudre minéraleL'ajout de cendres volantes améliore la maniabilité et réduit la quantité de ciment nécessaire. Leur effet micro-granulaire comble les pores, mais leur dosage doit être contrôlé entre 15 et 25 % du liant ; un dosage excessif retarde la prise initiale. Les réducteurs d'eau et les accélérateurs permettent d'ajuster les proportions du mélange : les réducteurs d'eau fluidifient le mélange à faibles rapports eau/ciment, tandis que les accélérateurs compensent le retard de prise initial dû aux adjuvants. L'eau de gâchage doit être conforme à la norme JGJ 63 ; une teneur excessive en chlorures et en sulfates corrode les armatures et engendre des problèmes de stabilité volumique.
II. Principes fondamentaux de la conception du dosage du mélange pour le béton sec et dur
Le béton sec est caractérisé par un affaissement quasi nul, présentant un état où il « forme une masse compacte lorsqu'on le comprime, mais s'effrite sous l'impact ». Cette conception à affaissement nul implique une extrême sensibilité à la consommation d'eau ; le rapport eau/ciment est généralement contrôlé entre 0,28 et 0,35. Le point de départ logique pour la formulation d'un béton est la « règle du rapport eau/ciment » : déduire ce rapport en fonction de la résistance cible (par exemple, MU15 ou MU20), puis déterminer la quantité totale de liants par essais successifs. Une formulation initiale typique peut être définie comme suit : ciment 280-350 kg/m³, cendres volantes 60-80 kg/m³ (taux de substitution d'environ 20 %), sable 40-45 % et dosage de gravier concassé ajusté en fonction de la masse volumique apparente. Cependant, cette plage n'est qu'un point de départ et doit être « corrigée par des essais » — après chaque ajustement du rapport eau/ciment ou du rapport d'adjuvant, des échantillons doivent être moulés et testés pour la résistance à la compression à 7 et 28 jours, tout en vérifiant simultanément la résistance au gel-dégel (taux de perte de masse ≤ 5 % après 25 cycles de gel-dégel) et la densité apparente (généralement ≥ 2200 kg/m³).
III. Processus de mélange : Garantir la réussite de la formulation du mélange
Quelle que soit la précision de la formulation, un malaxage incontrôlé anéantira tous les efforts précédents. Le béton sec, de par sa faible teneur en eau et sa forte teneur en granulats, est très sensible à un enrobage irrégulier de la pâte de ciment et à la ségrégation localisée. Seul un malaxeur à action forcée peut désagréger les grumeaux de ciment. Un temps de malaxage de 90 secondes minimum est requis. En production, l'état du mélange doit être surveillé : si, après malaxage manuel, la surface est uniformément enrobée de pâte sans suintement d'eau, l'homogénéité est conforme aux normes ; si des signes de séparation du mortier et des granulats apparaissent, le temps de malaxage doit être prolongé à 120 secondes. L'ordre d'ajout des matériaux est tout aussi crucial : il est recommandé de mélanger d'abord le gravier, le sable et la moitié de l'eau pendant 30 secondes, puis d'ajouter le ciment, les cendres volantes et les adjuvants, et enfin le reste de l'eau. Ceci permet d'éviter les pertes de ciment dues aux projections de débris. La masse volumique apparente de chaque lot doit être contrôlée. Si l'écart dépasse ±2%, les proportions du mélange doivent être ajustées.
Conclusion
proportionnement scientifique des mélanges Il ne s'agit pas d'un simple calcul théorique, mais d'un processus itératif complet : **conception – essais de mélange – ajustement – vérification**. Dans les systèmes à mortaises sèches, un contrôle précis de l'eau, un choix judicieux d'adjuvants et le respect rigoureux du temps de malaxage sont indispensables. Seuls la détermination, par des essais, des proportions de mélange appropriées répondant aux exigences de résistance, de résistance au gel et de densité, ainsi que la standardisation stricte du processus de malaxage, permettent de garantir que chaque brique conserve sa capacité portante et sa durabilité sur le long terme. La rigueur scientifique du dosage permet d'atteindre un équilibre optimal entre qualité et coût, tout en respectant les normes.
